精密交叉滚子轴承的结构形式以及使用特点简介

时间:2021-03-16 16:42:00 tags: 新闻动态

精密交叉滚子轴承的结构形式以及使用特点简介

交叉滚子轴承结构形式以及使用特点的简介

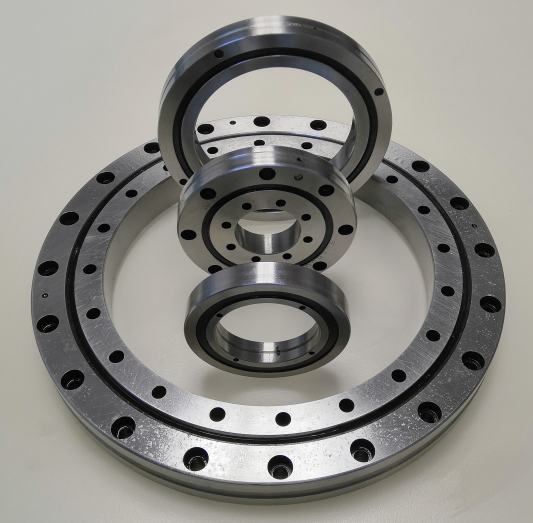

交叉滚子轴承又叫十字交叉滚子轴承,滚动体一般采用圆柱滚子或者圆锥滚子在单一的滚道上十字交叉相互排列,滚子与滚子之间通过保持器或者隔离块间隔,其具有较高的旋转精度、较大的承载能力、较小的外形尺寸及较高的旋转速度和刚性,具有广泛的用途及其他轴承无法比拟的优越性。这种十字交叉布置滚子的结构使得单个轴承就可以承受轴向载荷、径向载荷和倾覆力矩等各方面的载荷,与传统结构轴承相比,刚性提高3~4倍,同时,该系列轴承的外形尺寸被大限度的小型化,超薄的结构是接近极限的小型化尺寸,并且具有高刚性,所以适合于工业机器人的关节部位或者旋转部位、机械加工中心的旋转工作台、机械手旋转部、精密旋转工作台、转塔、医疗仪器等应用场合。

交叉圆锥滚子轴承采用大锥角和锥形几何设计使轴承总体有效跨距更大,同时也能节省空间,节约材料成本。因此,交叉圆锥滚子轴承具有更高的抗倾覆力矩能力,更高的旋转精度和极限转速,是高速立车、立式镗床、立式磨床等机床转台用轴承的理想选择。

交叉圆柱滚子轴承如下:

RB型(外、内圈整体型

RB系列型号为交叉圆柱滚子轴承的基本型,内、外尺寸被小限度地小型化,其构造是外是分割型,内是一体设计,适合于要求内旋转精度高的部位。

RE型(内、外圈整体型

RE系列型号是由RB型的设计理念产生的新型式,主要尺寸与RB型相同。其构造是内是分割型,外是一体设计,适合于要求外旋转精度高的部位。

RU型(内、外圈均为整体型)

RU系列型号由于外圈和内圈都有安装孔不需要固定法兰和支撑座。由于内结构均为整体结构,安装对轴承性能没有影响,因此能够获得稳定的旋转精度和扭矩能用于外和内旋转使用

XU型(内、外圈均为整体型)

XU系列型号由于外圈和内圈都有安装孔不需要固定法兰和支撑座。由于内结构均为整体结构,安装对轴承性能没有影响,因此能够获得稳定的旋转精度和扭矩能用于外和内旋转使用

XSU型(、外圈均为整体型)

XSU系列型号由于外圈和内圈都有安装孔不需要固定法兰和支撑座。由于内结构均为整体结构,安装对轴承性能没有影响,因此能够获得稳定的旋转精度和扭矩能用于外和内旋转使用

SX型(外,内圈整体型

SX系列其结构与RB系列类似,外是两分割的结构,通过三个固定连接,内一体设计,适合于要求内旋转精度高的部位。

CRB型(外,内圈整体型

CRB系列其构造是外是分割型,内是一体设计,不带保持架或者隔离块,满装滚子轴承。适合于要求内旋转精度高、载荷要求高的部位。

CRBH型(内、外一体型)

CRBH系列型号内、外都是一体结构,内、外圈没有安装孔薄壁型,可用于圈旋转和内旋转,整体刚性要比RB系列和RE系列高,因此该系列可替代RB系列和RE系列使用,

RA型(外分割、内圈整体、超薄型

RA系列型号是将RB型内、外厚度减小到极限的紧凑型。适合于需要重量轻、紧凑设计的部位,例如机器人机械手旋转部位、医疗仪器、半导体加工设备、光学设备、航天仪器,军用设备上等该结构一般用于外圈固定,内径旋转使用。

RA-C型(外圈整体有缝隙、内圈整体、超薄型

RA系列型号是将RB型内、外厚度减小的紧凑型。适合于需要重量轻、紧凑设计的部位,例如机器人机械手旋转部位、医疗仪器、半导体加工设备、光学设备、航天仪器,军用设备上等RA-C型交叉滚子轴承由于内外圈都是整体结构,该结构可用于外圈旋转和内旋转使用。

CRBT型(外圈整体有缝隙/无缝隙、内圈整体、超小型

CRBT系列型号是将RA-C型内、外厚度减小的紧凑型。适合于需要重量轻、紧凑设计,要求安装空间更小的部位,例如机器人机械手旋转部位、医疗仪器、半导体加工设备、光学设备、航天仪器,军用设备上等CRBT型交叉滚子轴承由于内外圈都是整体结构,该结构可用于外圈旋转和内旋转使用。
