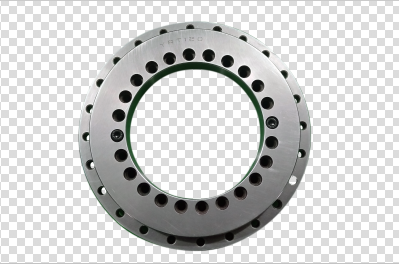

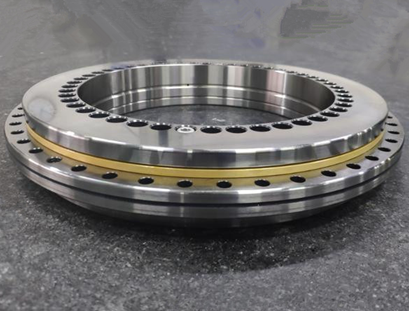

      YRT转台轴承

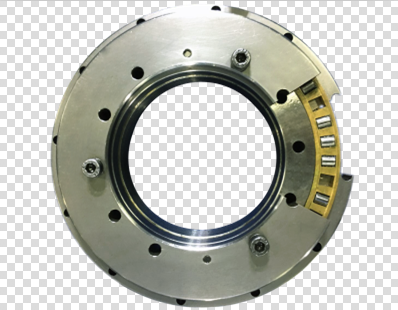

    YRT轴承由一个推力/向心座圈,一个推力/向心轴圈,一个推力垫圈,两个滚针保持架组件和一组向心圆柱滚子组成。 座圈和轴圈有均布的安装用螺钉孔。该型轴承具有高轴向和径向承载能力。高倾斜刚度和极高的精度。适用于回转工作台,卡盘和铁刀头以及测量和实验中的轴承配置。该型轴承对与之相配的设备零件的要求也较高。安装时需控制安装螺钉的扭紧力矩。
    适用范围:被广泛应用于高精回转台、摇篮式转台、五轴机床转台、立式磨床、数控机床分度头、滚齿机、铣齿机工件轴等精密装置。
    YRT标准系列
    YRT系列转台轴承,采用一组径向满装滚子、两组推力滚子保持架组件的组合结构设计,一个外圈,一个L型内圈以及第二内圈,内、外圈带有安装孔,并且出厂前即加有预载荷,不但简化了部件结构,更缩减了安装的工作量、降低了对安装的高要求。因此,对于有高精度、高刚性和承受联合负荷要求的低速、短时运转场合,如分度工作台及回转铣头,极适宜于选用YRT系列转台轴承。
       该系列YRT转台轴承有两种轴向和径向跳动精度,客户可根据需要合理选用



    轴承代号 外形尺寸 固定孔  固定螺钉数量 螺纹拔取孔 节距t  螺钉拧紧力矩  基本额定载荷 极限转速 轴承摩擦力矩 重量
    内圈  外圈 轴向 径向
    动载荷 静载荷 动载荷 静载荷
    d D H H1 H2 C d1 dn dm d0 ds Ts 数量  dL 数量
    MA2) Ca Coa Cr Cor
     单位:mm  单位:mm mm G 数量 数量×t Nm KN r/min Nm Kg
    YRT50 50 126 30 20 10 10 105 63 116 5.6 9 4.2 10 5.6 12 2 12×30° 8.5 38 158 28.5 49.5 440 2.5 1.6
    YRT80 80 146 35 23.35 11.65 12 130 92 138 5.6 10 4.2 10 4.6 12 2 12×30° 8.5 56 255 42.5 100 530 3 2.4
    YRT100 100 185 38 25 13 12 160 112 170 5.6 10 5.4 16 5.6 15 2 M5 3 18×20° 8.5 76.5 415 47.5 120 430 3 4.1
    YRT120 120 210 40 26 14 12 184 135 195 7 11 6.2 22 7 21 2 M8 3 24×15° 14 102 540 52 143 340 7 5.3
    YRT150 150 240 40 26 14 12 214 165 225 7 11 6.2 34 7 33 2 M8 3 36×10° 14 112 630 56 170 320 10 6.2
    YRT180 180 280 43 29 14 15 244 194 260 7 11 6.2 46 7 45 2 M8 3 48×7.5° 14 118 710 69.5 200 280 12 7.7
    YRT200 200 300 45 30 15 15 274 215 285 7 11 6.2 46 7 45 2 M8 3 48×7.5° 14 120 765 81.5 220 260 14 9.7
    YRT260 260 385 55 36.5 18.5 18 345 280 365 9.3 15 8.2 34 9.3 33 2 M12 3 36×10° 34 160 1060 93 290 200 20 18.3
    YRT325 325 450 60 40 20 20 415 342 430 9.3 15 8.2 34 9.3 33 2 M12 3 36×10° 34 275 1930 120 345 170 40 25
    YRT395 395 525 65 42.5 22.5 20 486 415 505 9.3 15 8.2 46 9.3 45 2 M12 3 48×7.5° 34 300 2280 186 655 140 55 33
    YRT460 460 600 70 46 24 22 560 482 580 10 15 8.2 46 10 45 2 M12 3 48×7.5° 34 355 2800 200 765 120 70 45
    YRT580 580 750 90 60 30 30 700 610 720 11.4 18 11 46 11.4 42 2 M12 6 48×7.5° 68 490 4250 228 965 80 140 89
    YRT650 650 870 122 78 44 34 800 680 830 14 20 13 45 14 42 3 M12 6 48×7.5° 116 1040 8000 490 1800 65 200 170
    YRT850 850 1095 124 80.5 43.5 37 1018 890 1055 18.5 26 17 57 18.5 54 3 M16 6 60×6° 284 1000 8650 455 1730 50 300 253
    YRT950 950 1200 132 86 46 40 1130 990 1160 18.5 26 17 57 18.5 54 3 M16 6 60×6° 284 1290 11400 530 2040 40 600 312
    YRT1030 1030 1300 145 92.5 52.5 40 1215 1075 1255 18.5 26 17 66 18.5 66 6 M16 6 72×5° 284 1380 12000 620 2650 35 800 375
    YRT1200 1200 1490 164 108 56 52 1410 1240 1455 18.5 26 17 66 18.5 66 6 M16 6 72×5° 284 1435 12850 745 2800 25 1000 450
